Како бакарна сабирница ЕВ батерије може побољшати енергетску ефикасност и поузданост?

АнЕВ батерија бакарна сабирницаје критична електрична интерконекција која утиче на дистрибуцију струје, пораст температуре, ефикасност паковања и дугорочну поузданост батерије. Овај водич објашњава како да изаберете бакарне материјале, одредите димензије проводника, процените круте и флексибилне сабирнице, управљате отпором везе, одредите оплату и изолацију и избегнете уобичајене проблеме у производњи. Такође пружа практичну контролну листу извора која помаже инжењерима и тимовима за набавку да развију прилагођене сабирнице које испуњавају њихове електричне, механичке и производне захтеве.

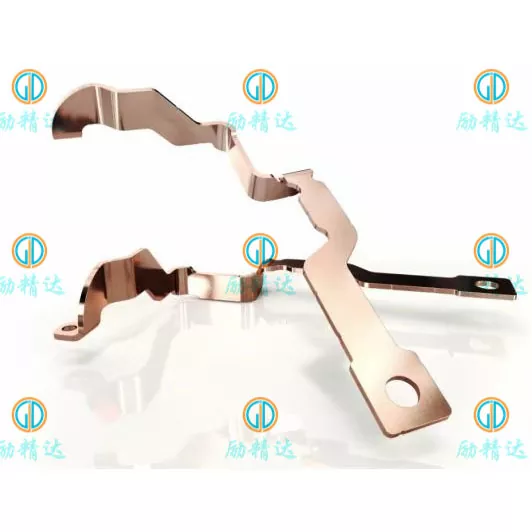

1. Шта је бакарна сабирница ЕВ батерије?

АнЕВ батерија бакарна сабирницаје проводљива метална компонента дизајнирана да преноси електричну енергију између батеријских ћелија, модула, контактора, осигурача, струјних сензора и других компоненти унутар високонапонског система електричног возила. У зависности од архитектуре батерије, сабирнице могу бити равне траке, обликоване плоче, ламинирани флексибилни проводници или посебно обликовани склопови произведени према захтевима прецизних димензија.

За разлику од конвенционалног ожичења, сабирница може да обезбеди компактну, поновљиву путању струје са дефинисаним контактним површинама и позицијама за монтажу. Ово га чини посебно корисним у батеријским пакетима где је расположиви простор ограничен и електричне везе морају остати стабилне под утицајем вибрација и промена температуре.

Типичан систем ЕВ батерија може да садржи неколико нивоа сабирница:

• Интерконекције ћелија:Повежите појединачне ћелије или групе ћелија унутар модула.
• Везе модула:Пренесите струју између батеријских модула и подржите потребну серијску или паралелну конфигурацију.
• Сабирнице на нивоу паковања:Повежите модуле са компонентама за дистрибуцију високог напона, укључујући контакторе, осигураче и излазне терминале.
• Прикључци енергетске електронике:Повежите системе батерија са инвертерима, склоповима за дистрибуцију једносмерне струје или другом опремом велике струје.

Специфичан дизајн зависи од формата ћелије, напона система, профила струје, начина повезивања, расположивог простора за инсталацију и безбедносних захтева. Успешна сабирница је стога више од комада бакра: то је пројектована компонента која мора да функционише као део комплетног електричног и механичког склопа.

2. Зашто је бакар битан у системима ЕВ батерија?

Бакар се нашироко користи за међусобне везе батерија велике струје јер комбинује високу електричну проводљивост са добром топлотном проводљивошћу, способност обликовања и компатибилност са многим утврђеним процесима производње и завршне обраде површине.

Ове карактеристике помажу инжењерима да развију компактне струјне путање док контролишу електричне губитке и подржавају поуздане везе. Међутим, сам бакар не гарантује добре перформансе. Такође се морају узети у обзир димензије, спојеви, услови хлађења, изолација и квалитет израде.

Нижи електрични отпор

Електрични отпор производи топлоту када струја пролази кроз проводник. Правилно димензионисана бакарна сабирница може ограничити отпорне губитке и пад напона, помажући у очувању ефикасности преноса енергије. Предност је посебно релевантна у системима батерија велике струје, где чак и мало повећање отпора може створити значајну количину топлоте.

Компактно електрично паковање

Батерија мора да садржи ћелије, компоненте за хлађење, структурне носаче, сензоре, заштитне уређаје и изолацију унутар ограниченог кућишта. Висока проводљивост бакра омогућава дизајнерима да процене релативно компактне попречне пресеке проводника док задовољавају потребна електрична и термичка ограничења.

Прилагодљива израда

Бакарни лимови, траке и шипке се могу сећи, штанцати, штанцати, савијати, машински обрађивати и обрађивати према дизајну компоненте. У зависности од примене и производних могућности, ови процеси могу произвести прилагођене шаблоне рупа, формиране терминале, карактеристике монтаже и сложене тродимензионалне облике.

Потенцијално побољшана конзистентност монтаже

Добро дизајнирана прилагођена сабирница пружа поновљиве локације повезивања и геометрију монтаже. Ово може поједноставити аутоматизовану или полуаутоматску монтажу, смањити подешавања инсталације и помоћи у побољшању конзистентности производње.

3. Која структура сабирнице одговара вашој апликацији?

Одабир праве структуре је важна рана одлука јер утиче на простор за уградњу, флексибилност, толеранцију на вибрације, методе производње и укупне трошкове пројекта. Најчешће опције укључују круте бакарне сабирнице, ламиниране флексибилне сабирнице и плетене бакарне везе.

Када је крута сабирница прикладна?

Крути дизајн је погодан када терминали остају у фиксним позицијама и монтажна конструкција пружа адекватну подршку. Може бити посебно практичан за дистрибуцију енергије на нивоу пакета, спојеве осигурача и компактне електричне склопове где је важна конзистентна геометрија.

Када бисте требали размотрити флексибилну сабирницу?

Флексибилан дизајн може бити пожељнији када веза мора да прихвати топлотну експанзију, производне толеранције или релативно кретање између компоненти. Ламиниране бакарне сабирнице могу комбиновати капацитет високе струје са контролисаним флексибилним регионом, иако подручја терминала и изолациони прелази и даље захтевају пажљив инжењеринг.

Пре него што изаберете било коју структуру, процените комплетну инсталацију, захтеве за кретање, редослед монтаже, приступ сервису и електрично оптерећење. Дизајн који одговара ЦАД моделу може и даље бити тежак за инсталирање ако се не узме у обзир приступ алату, зазор причвршћивача или производне толеранције.

4. Како одабрати бакарне материјале?

Избор материјала утиче на проводљивост, понашање формирања, компатибилност спајања, површинску обраду и цену. Одговарајућа класа зависи од процеса производње и радног окружења, а не само од чистоће бакра.

Узмите у обзир темперамент и захтеве обликовања

Температура материјала утиче на снагу, дуктилност, савитљивост и отпорност. Чврсто савијање дебелог бакра може изазвати површинске пукотине или изобличење ако стање материјала и радијус савијања нису одговарајући. Када дизајн садржи неколико кривина или блиско позиционираних рупа, преглед производње може идентификовати ризике пре почетка алата или масовне производње.

Ускладите материјал са методом спајања

Завртњене, заварене, лемљене и ламиниране структуре намећу различите захтеве. На пример, бакар који добро функционише за конвенционалну вијчану везу можда није најбоља опција за специјализовани процес заваривања. Добављач и пројектант треба да потврде компатибилност материјала са предвиђеном методом спајања и валидирају готов спој где је то потребно.

За међународне изворе, наведите захтевани стандард материјала, класу, темперамент, дебљину и дозвољене замене. Општа напомена као што је „висококвалитетни бакар“ је недовољна када се морају верификовати електричне перформансе и поновљива производња.

5. Како струја, отпорност и топлота утичу на дизајн?

Тренутни капацитет је један од најважнијих фактора у дизајну сабирница ЕВ батерија. Међутим, не постоји универзална струјна оцена која се примењује на сваку бакарну траку одређене ширине и дебљине. Стварне перформансе зависе од геометрије проводника, температуре околине, услова кућишта, хлађења, отпора везе и трајања електричног оптерећења.

Разумети основне електричне односе

За ДЦ систем, струја се може проценити из снаге и напона:

У овим односима, И је струја, П је електрична снага, В је напон, Р је отпор, ρ је отпор материјала, Л је дужина проводника, а А је површина попречног пресека. Једначине пружају полазну тачку за прорачуне дизајна, а не замену за термичку анализу или тестирање.

Посебно је важан термин квадратне струје. Ако се струја удвостручи док отпор остане непромењен, отпорни губитак снаге се повећава за фактор четири. Ово чини тренутни профил, радни циклус и квалитет везе критичне.

Одвојено процените континуирану и вршну струју

Системи акумулатора за ЕВ могу доживети континуирано пражњење, кратке врхове убрзања, регенеративно кочење и оптерећења при пуњењу. Ови услови рада могу створити различите топлотне захтеве. Дизајн који толерише кратак врх можда неће бити прикладан за исту струју која се примењује непрекидно.

Инжењери треба да дефинишу следеће пре него што финализују димензије проводника:

• Називни напон система и максимални радни напон.
• Континуирана струја, вршна струја и трајање пика.
• Температура околине у близини сабирнице и очекивани опсег радне температуре.
• Дозвољени пораст температуре и на проводнику и на прикључним тачкама.
• Дужина проводника, расположиви пресек и оријентација уградње.
• Услови хлађења, суседни извори топлоте и вентилација кућишта.
• Максимални дозвољени пад напона и релевантни захтеви заштите.

Немојте занемарити комплетан термални пут

Топлота може напустити сабирницу кроз конвекцију, зрачење, монтажни хардвер, повезане терминале или оближње структуре. Изолација и запечаћено кућиште могу променити расипање топлоте. Као резултат, две сабирнице идентичних бакарних димензија могу достићи различите температуре у различитим склоповима.

Робустан развојни процес комбинује прорачун, инжењерски преглед и тестирање у репрезентативним условима. За апликације које су критичне за безбедност, валидација пораста температуре треба да одражава предвиђене материјале, површинску обраду, метод причвршћивања и окружење за уградњу.

6. Како можете спречити неуспехе везе?

Висококвалитетни бакарни проводник и даље не може да пружи поуздане перформансе ако су његове везе лоше дизајниране. При великој струји, превелики отпор контакта може створити локализовану топлоту, убрзати деградацију површине, оштетити оближњу изолацију или допринети отпуштању спојева.

Пажљиво дизајнирајте контактне површине

Вијчани спојеви захтевају одговарајућу контактну површину, равност површине, избор причвршћивача и контролисану силу стезања. Положај рупе, неравнине, деформација, контаминација и некомпатибилне завршне обраде површине могу утицати на коначни интерфејс. Спецификација монтаже треба да дефинише релевантни момент завртња или процедуру причвршћивања, а не да то препусти индивидуалној процени оператера.

Контрола заварених и ламелираних спојева

Флексибилне ламиниране сабирнице често користе спојене или заварене терминалне зоне за повезивање више слојева бакра. Спој мора да обезбеди адекватан електрични континуитет и механички интегритет без оштећења флексибилног дела. Параметри заваривања, геометрија терминала, унос топлоте и методе инспекције треба да буду успостављени за стварни сноп материјала.

План за вибрације и термичке циклусе

Електрична возила раде под сталним вибрацијама и променама температуре. Разлике у термичком ширењу између спојених компоненти могу довести до оптерећења сабирница и причвршћивача. Флексибилни делови, одговарајући ослонци, одговарајући размаци и квалификоване методе спајања могу помоћи да се прилагоде овим условима.

7. Како облагање и изолација побољшавају безбедност?

Површинска обрада и изолација су функционалне дизајнерске одлуке, а не само опције козметичке завршне обраде. Они могу утицати на контактно понашање, отпорност на корозију, електричну изолацију, конзистентност монтаже и сигурност сервисирања.

Изаберите облогу за контактно окружење

Покривање калаја, никла и сребра може се користити у различитим апликацијама сабирница. Калај се обично сматра за многе електричне контактне интерфејсе због своје цене и практичних карактеристика контакта. Никл може бити прикладан за одређене температурне или еколошке захтеве, док се сребро може узети у обзир када његова својства електричног контакта оправдавају додатне трошкове.

Коначни избор мора узети у обзир прикључни терминал, радну температуру, влажност, контаминацију, изложеност корозији, контактни притисак и применљиве захтеве производа. Дебљина слоја, покривеност, маскирање и критеријуми инспекције треба да буду специфицирани тамо где утичу на функционалност.

Одредите изолацију према напону система

У зависности од дизајна, сабирнице могу користити топлоскупљајуће цеви, полимерне навлаке, ливене поклопце, епоксидне премазе или друге пројектоване изолационе системе. Свако решење има различите захтеве за температурну отпорност, диелектричне перформансе, механичку заштиту и могућност производње.

Високонапонски склопови такође захтевају одговарајуће пузање и размаке. Ова растојања зависе од важећег безбедносног оквира, радног напона, распореда изолације, услова околине и конструкције производа. Требало би да их успостави одговорни пројектант, а не да их бира из генеричког дијаграма сабирница.

Изолација такође мора бити компатибилна са кривинама, контактним прозорима, областима за причвршћивање и алатима за монтажу. Лоше дефинисане изложене металне површине могу довести до недоследног ручног сечења, случајног оштећења или смањене електричне заштите.

8. Који производни процеси обезбеђују доследан квалитет?

Квалитет производње зависи од тога колико добро функционишу материјал, алат, редослед формирања, завршна обрада површине и план инспекције. Најприкладнији процес зависи од геометрије компоненте, дебљине материјала, захтева за толеранцијом, количине прототипа и очекиваног обима производње.

Корак 1: Преглед дизајна и производности

Пре производње, произвођач треба да прегледа цртеж, спецификацију материјала, локације рупа, геометрију савијања, контактне површине, зоне оплата и захтеве за изолацијом. Овај преглед помаже да се идентификују карактеристике које могу повећати трошкове или створити ризике за квалитет.

Корак 2: Припрема материјала и сечење

Бакарни лим, трака или шипка се припремају према одобреној спецификацији материјала. Ласерско сечење, штанцање, штанцање, ЦНЦ обрада или друге погодне методе могу се изабрати на основу захтеване геометрије и економије производње.

Корак 3: Обликовање и контрола димензија

Операције савијања и обликовања успостављају коначну геометрију. Повратак материјала, радијус савијања, тачност алата и односи рупа-савијање могу утицати на пристајање склопа. Критичне димензије треба идентификовати пре финализације плана инспекције.

Корак 4: Спајање и завршна обрада површине

У зависности од дизајна, компоненти може бити потребно заваривање, спајање терминала, скидање ивица, облагање, чишћење или изолација. Свака операција треба да буде компатибилна са изабраним разредом бакра и предвиђеним радним окружењем.

Корак 5: Инспекција и валидација

Одговарајући план квалитета може укључивати следеће провере:

• Цертификати материјала и верификација улазног материјала.
• Провера димензија дебљине, ширине, места рупа, углова савијања и равности.
• Визуелна инспекција на пукотине, неравнине, огреботине и површинске дефекте.
• Дебљина оплата и провера покривености где је наведено.
• Провера електричног отпора или континуитета.
• Чврстоћа спојева, пораст температуре, изолација или испитивање животне средине када то захтева пројекат.

Не захтева свака компонента сваки тест. План инспекције треба да се заснива на функцији дела, захтевима купаца, важећим стандардима и процени ризика. Тамо где су потребне контроле производње аутомобила или формални квалификациони документи, ова очекивања треба да буду договорена пре масовне производње.

9. Како купци могу да смање ризике набавке?

За тимове за набавку, главни изазов је добијање компоненте која испуњава инжењерске захтеве по конкурентној укупној цени. Понуда заснована само на тежини бакра или спољним димензијама може изоставити основне захтеве за производњу и валидацију.

Припремите комплетан захтев за понуду

Јасан РФК помаже произвођачу да процени дизајн, идентификује производне ризике и цитира одговарајући процес. Кад год је могуће, обезбедите 2Д инжењерски цртеж и 3Д ЦАД датотеку заједно са следећим информацијама.

Процените укупне трошкове, а не само јединичну цену

Набавна цена је само један део укупне цене. Алати, коришћење материјала, секундарна обрада, облагање, изолација, инспекција, паковање, време испоруке и инжењерске промене могу утицати на економичност пројекта.

Добављач који нуди нижу почетну цену можда неће бити најекономичнији избор ако део захтева поновљена подешавања или даје недоследне резултате монтаже. Супротно томе, непотребне чврсте толеранције, прекомерна покривеност оплатом или превише сложена геометрија могу повећати трошкове без обезбеђивања значајне функционалне користи.

Прегледајте могућности добављача пре производње

Питајте потенцијалне произвођаче како контролишу конзистентност материјала, критичне димензије, неравнине, кривине, оплату и следљивост готових делова. Затражите узорке или записе о инспекцији где је то прикладно, и договорите критеријуме прихватања пре него што извршите велику поруџбину.

За купце који развијају прилагођене металне компоненте,Ксиамен Лијингда Хардваре Продуцтс Цо., Лтд.може бити укључено у процес процене добављача за релевантне захтеве хардвера и прецизних металних производа. Пре него што наручите бакарну сабирницу за ЕВ батерију, потврдите специфичне могућности производње сабирница компаније, опције материјала, доступне процесе спајања и завршне обраде, документацију о квалитету и искуство са предвиђеном применом.

Најефикаснији процес набавке окупља инжењерске и набавне тимове рано. Када су електрични захтеви, цртежи, метод производње и критеријуми прихватљивости усклађени пре понуде, обе стране могу да смање ревизије које се могу избећи и побољшати прелазак са прототипа на производњу.
